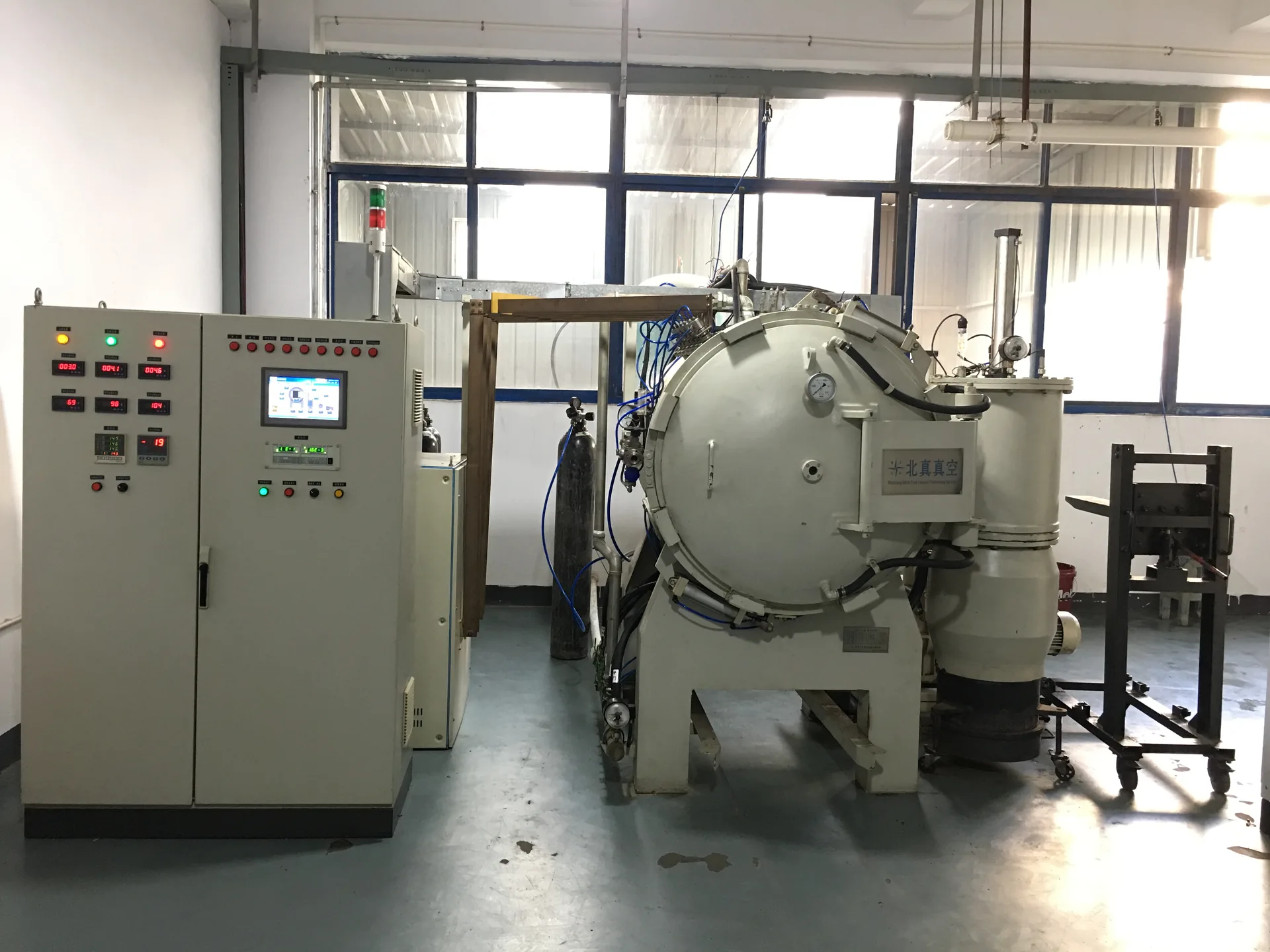

真空钎焊炉是将清洗去污的工件需焊接部位涂以助焊剂铺上焊料(粉状、粒状、片状均有)放上另一块需要焊合的部件(焊合面也涂上助焊剂，将两件做定位固定后装入炉内升温到焊料熔化的温度即完结焊接。它是使用炉温提高工件的温度，将熔化温度低于工件的焊料熔化，使工件得到焊接。
其间，焊料的挑选至关重要，那么，真空钎焊的焊接资料怎样挑选呢?其实只要细心了解钎焊焊料的特性你自然就知道该怎样挑选了：
钎焊工具钢和硬质合金通常选用纯铜、铜锌和银铜钎料。纯铜对各种硬质合金均有杰出的潮湿性，但需在氢的还原性气氛中钎焊才能得到最 佳效果。同时，由于钎焊温度高，接头中的应力较大，导致裂纹倾向增大。选用纯铜钎焊的接头抗剪强度约为150MPa，接头塑性也较高，但不适用于高温作业。
铜锌钎料是钎焊工具钢和硬质合金最常用的钎料。为提高钎料的潮湿性和接头的强度，在钎猜中常增加Mn、Ni、Fe等合金元素。例如B-Cu58ZnMn中就加有w(Mn)4%,使硬质合金钎焊接头的抗剪强度在室温到达300～320MPa;在320℃时仍能维持220～240MPa。在B-Cu58ZnMn的基础上加入少数的Co，可使钎焊接头的抗剪强度到达350MPa，而且具有较高的冲击韧度和疲劳强度，显著提高了刀具和凿岩工具的使用寿命。
银铜钎料的熔点较低，钎焊接头产生的热应力较小，有利于下降硬质合金钎焊时的开裂倾向。为改进钎料的潮湿性并提高接头的强度和作业温度，钎猜中还常增加Mn、Ni等合金元素。例如B-Ag50CuZnCdNi钎料对硬质合金的潮湿性极好，钎焊接头具有杰出的归纳性能。
除上述3种类型的钎料外，关于作业在500℃以上且接头强度要求较高的硬质合金，能够选用Mn基和Ni基钎料，如B-Mn50NiCuCrCo和B-Ni75CrSiB等。关于高速钢的钎焊，应挑选钎焊温度与淬火温度相匹配的专用钎料，这种钎料分为两类，一类为锰铁型钎料，主要由锰铁及硼砂组成，所钎焊的接头抗剪强度一般为100MPa左右，但接头易出现裂纹;另一类含Ni、Fe、Mn和Si的特别铜合金，用它钎焊的接头不易产生裂纹，其抗剪强度能提高到300MPa。
