由于加热盐浴炉存在很多缺点：所用氯化钡原料有毒，产生的废气、废渣污染环境，淬火作业以及脱氧捞渣时，员工在炉前承受高温辐射，工作条件艰辛，淬油冷却时，黑烟腾起直冲屋顶，盐浴、硝盐浴废渣收集和处置困难重重，这些都是热处理车间胀、乱、差的原因之一。为此，再也不能用牺牲环境和员工健康为代价换取眼前利益，政府部门已经严令逐步淘汰和禁止新建浴炉装备。
零件表面和心部的温度差，加热与冷却的不均匀是造成淬火变形和开裂的主要原因。淬火加热和随后的保温是为了合金元素充分溶解和奥氏体均匀化。
应根据相关技术资料给出的数据来设定淬火加热温度，要求二次硬化和回火稳定性高的场合取上限，防止开裂和变形的场合取下限，保温时间指全炉最厚零件心部到达淬火温度后停留时间，其与电炉功率、装炉量、装炉方式和零件大小等因素有关。
用H=30+厚度/50*10min进行估算保温时间H是可行的。淬火加热温度超过1000℃时，一般要经过两次预热：第一次580℃，第二次850℃。第一次预热保温时间是淬火保温时间H的2倍；第二次预热保温时间约为H/3.

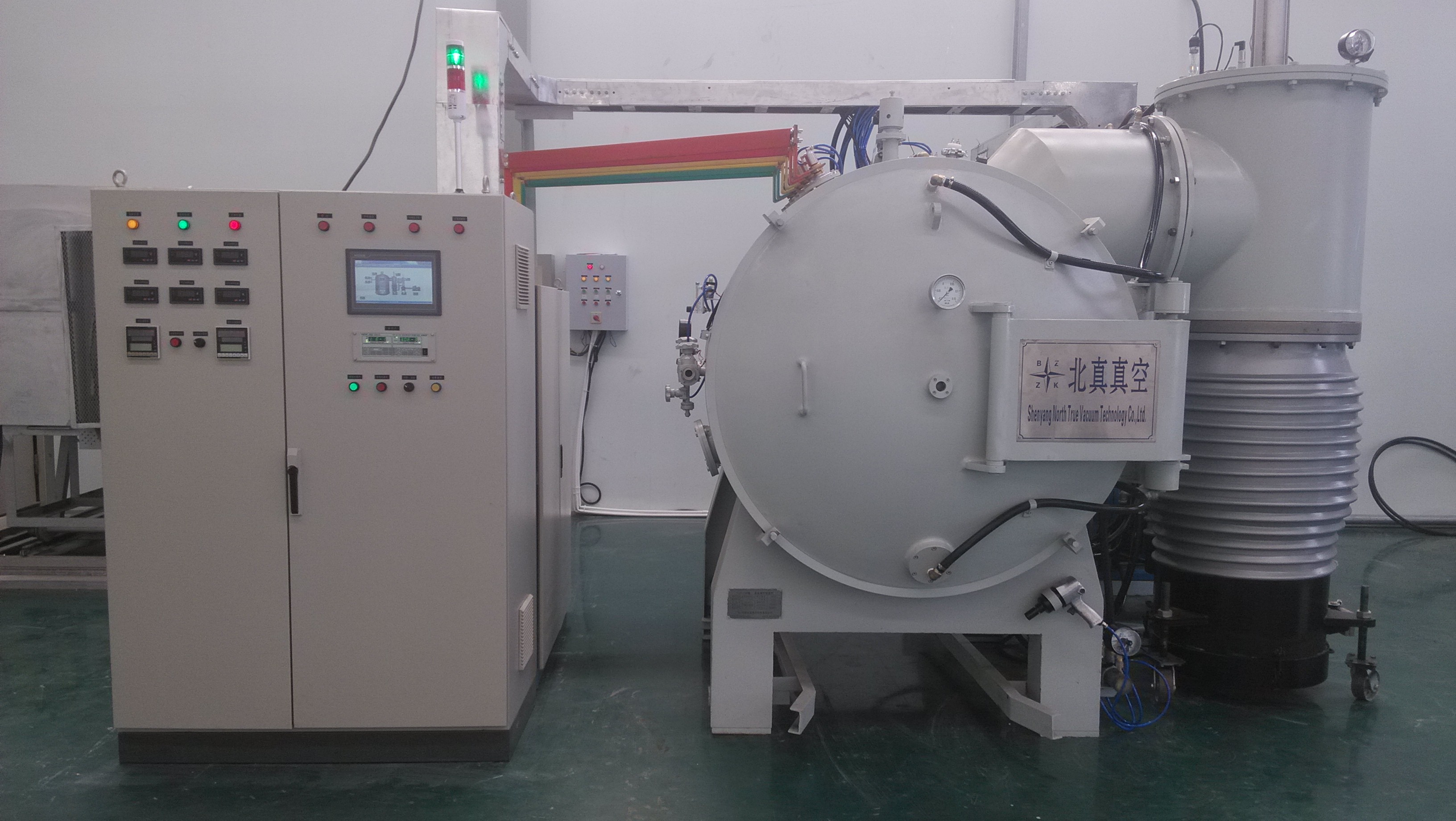

真空炉加热时，真空度过高会造成材料中合金元素的挥发，常用物理量Pa（帕斯卡）、bar(巴，1bar=100kpa)和Torr(托，1torr=133.322pa)来标注真空度，三者之间有一定的换算关系。预热阶段采用较低的真空度，加热和保温阶段真空度比较高。高压气淬的冷却速度与换热器冷却水的流量、气体的种类、温度和流速、气体的压力、气流形式和分布以及工件的大小和装炉量相关。有研究表明：10bar低温氮气的冷速比6bar提高30%~40%，20bar比6bar提高80%以上。
